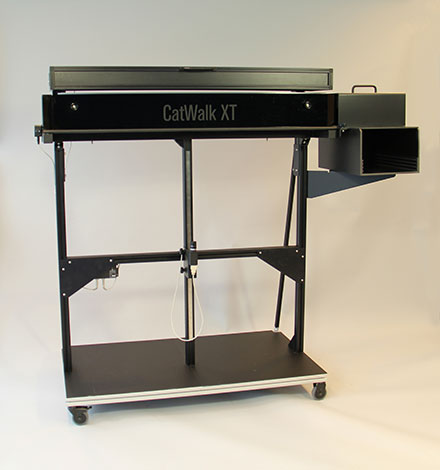

キャットウォークXT（CatWalk XT）

ターンキー・システム（Turn-key system）

CatWalk XTは、げっ歯類の自動歩行解析のための完全なシステムです。

  • 自然歩行を促進するゴールボックスと感圧発光ガラスプレート。

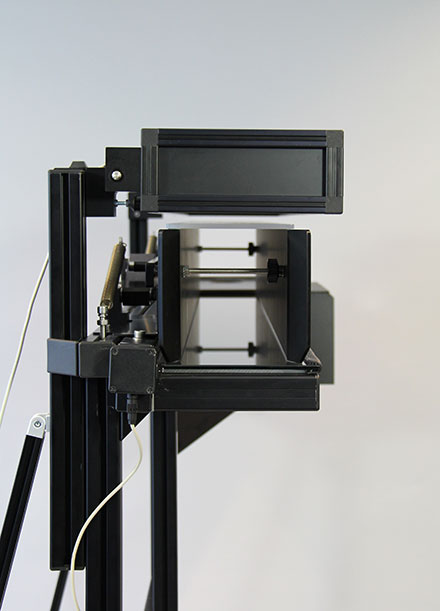

  • Illuminated Footprints Technology™を可能にする硬化ガラスのウォークウェイ。
  • 非常に正確な空間的・時間的解像度の専用高感度ハイスピードカメラ。
  • 歩行能力の記録、および自動分析のためのCatWalk XTソフトウェア。
  • ウォークウェイをすばやく清掃するための容易なアクセス。

高度な歩行分析（Advanced gait analysis）

Illuminated Footprints Technology™と組み合わせた専用高感度ハイスピードカメラの高時間・空間分解能力により、各足跡の寸法、位置、およびタイミングの微妙な変化を識別することが可能となりました。 個々の歩数と歩行の定性的および定量的分析のために、多数のパラメータが計算されます。

例としては、

  • 個々のフットプリント：面積、ブレーキおよび推進フェーズ持続時間、スタンドインデックス、デューティサイクル、強度。
  • フットプリント間の距離：サポートのベース、ストライドの長さ、同側のフットプリント間の距離。
  • フットプリント間の時間関係：歩行リズム（ケイデンス）、サポート公式、ステップシーケンス、位相遅れ、歩行速度。

研究アプリケーション

CatWalk XTは、げっ歯類の歩行能力に影響を及ぼすあらゆる種類の実験モデルまたは手順を評価するために使用されます。中枢神経系・末梢神経系・骨格や筋肉機能に対する遺伝的、化学的、物理的損傷等、動物がウォークウェイを歩行できる限り、それらを評価することが可能です。CatWalk XTに検証された実験手順および疾患モデルは、脊髄損傷、神経障害性疼痛、関節炎、脳卒中、パーキンソン病、小脳性運動失調、外傷性脳損傷および末梢神経損傷などがあります。

CatWalk XTによる自動歩行分析

自動フットプリント分類（Automatic Footprint Classification）

オプションの自動フットプリント分類モジュール（AFCモジュール)は、従来とても煩わしかった属性ラベリング作業を高速自動化し、実験時間を半分に短縮しながら制御します。

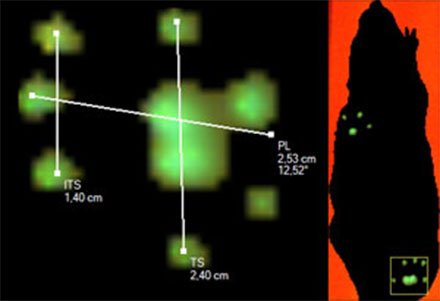

インタラクティブ・フットプリント測定（Interactive Footprints Mesurements）

アドオンのインタラクティブ・フットプリント測定モジュールでは、各フットプリント内の任意の2点間を測定でき、足跡をより詳細に見ることができます。 Sciatic Functional Indexを計算するために、トウスプレッド、中間トウスプレッド、およびフットプリント長を測定することができます。 さらに、これを使用してげっ歯類の体軸に関連した足跡の角度を測定することも可能です。

パラメータ・チャート（View parameter charts）

CatWalk XT 10は、パラメータ・チャートの自動生成を提供できるようになりました。 これにより、データをエクスポートして好みの統計プログラムに適したものにする必要がなくなったため、時間を節約できます。 CatWalk XT 10では、選択したすべてのパラメータのグラフを作成するのに数分しかかかりません。 これは実験の進行状況や最終結果を確認するのに最適な方法です。すべてのグラフのレポート（pdf）を自動的に生成して作業時間を節約することも可能です。

CatWalk XTと他の方法

以下の表は、代替方法との簡単な比較を示しています。

フットプリント解析 コーディング（例：BBB） トレッドミル 痛みの器具
CatWalk XTは4つの足のすべての分析を可能にし、歩行と歩行に関する時間的な情報を提供します。 CatWalk XTは、interlimb coordinationの客観的評価を可能にし、その適用においてより一般的です。 CatWalk XTは、動物が非強制的に歩くことを可能にします。 さらに、つま先の爪切りはなく、明るい光を当てる必要はありません。 トレッドミルと同様に、歩行速度の違いを考慮に入れることができます。 CatWalk XTを使用すると、臨床的に関連性の高い方法で痛みの分析を行うことができます。 閉じ込められた動物には人工刺激は適用されません。

CatWalkタイムライン

時間の経過とともにCatWalkの主な進展：

  • 2012：CatWalk XT 10
    パラメータ・チャート
  • 2011：CatWalk XT 9.1
    ユーザープロフィール
  • 2010年：CatWalk XT 9.0
    インタラクティブ・フットプリント測定
  • 2009：CatWalk XT 8.1
    自動フットプリント分類
  • 2009：CatWalk XT 8.0
    高速記録、目に見える身体の輪郭、速度タギング、拡張されたデータのエクスポート
  • 2007年：CatWalk 7.1
    ソフトウェアの使いやすさの向上
  • 2006年：CatWalk 7.0
    Noldusからの最初のCatWalkリリース
  • 1998 – 2005：CatWalk 1.x – 6.x
    CatWalkがFrank Hamers博士によって発明され、進行中の開発中
